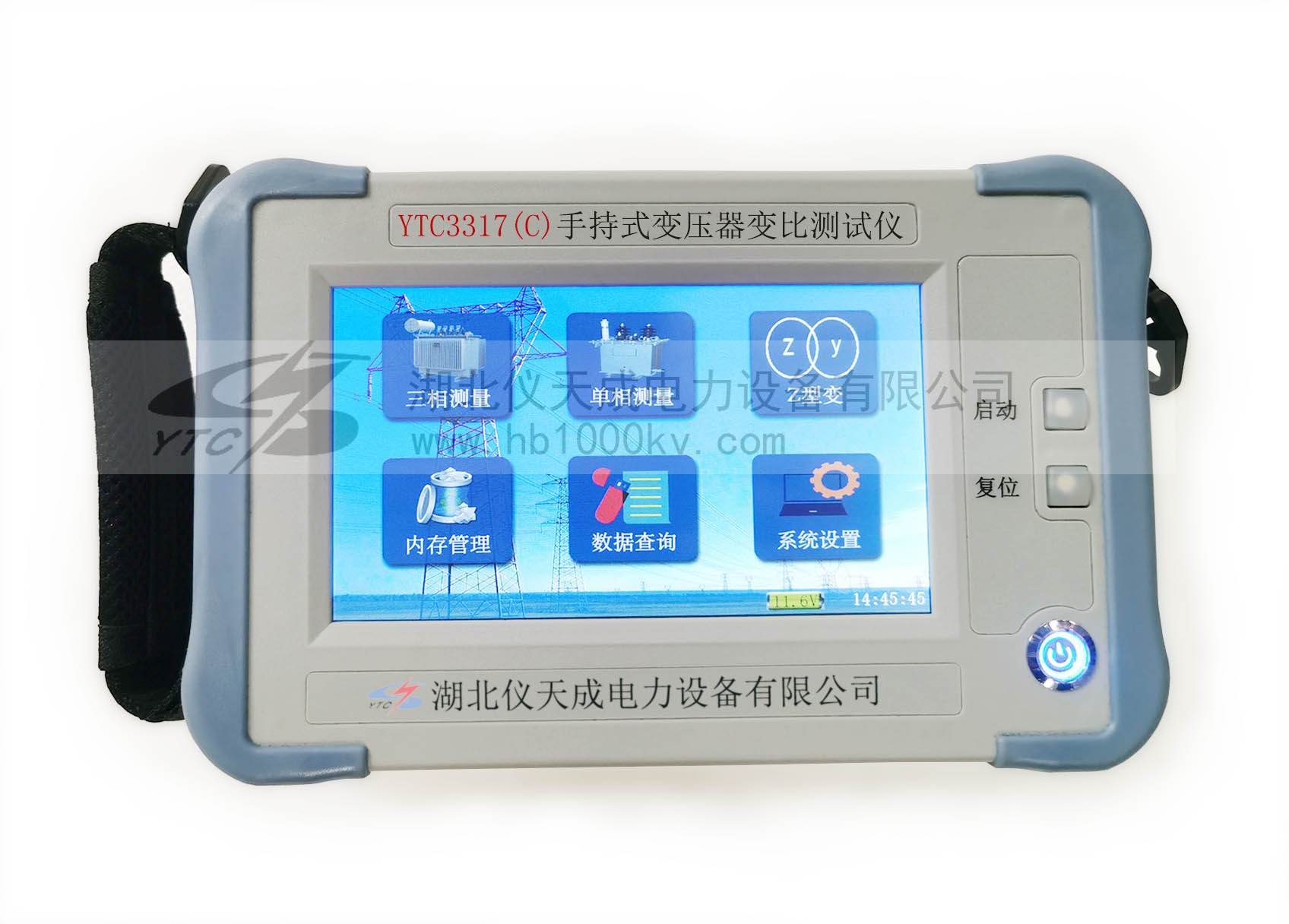

測量手持式變壓器變比測試儀的目的和方法

返回打印來源：儀天成電力時間：2021/05/25 閱讀：次

我們在做電力試驗的時候，手持式變壓變比測試儀測量是有什么目的的呢，而測試這個變壓器變比測試儀又有哪些方法，相信有很多人都對這些問題是存在疑惑的，接下來的文章內容里我就會把這些問題給大家好好解決一下，希望你們看完之后更加清楚。

測量手持式變壓器變比測試儀的目的：
   1.檢查變壓器繞組匝數比的正確性；
   2.檢查分線開關連接是否正確；
   3.變壓器故障后，常利用測量變比來檢查繞組是否存在匝間短路；
   4.判斷變壓器是否可以并列運行
測量手持式變壓器變比測試儀的方法有哪些？

測量手持式變壓器變比測試儀的方法有兩種:
第一種叫雙電壓表法，這種方法是在手持變壓器變比測試儀的高壓或者低壓側面增加數值合適的穩定交流電壓，增加之后在對應的另一邊也會感應出相應的電壓，同時兩個量程合適的不能低于0.5級的電壓器測出兩側的電壓值，在根據此時電壓表上的讀數算出電壓比。使用這個方法測量時大家還要注意一點，兩個電壓器的讀數一定要同時讀出，這樣才會數據準確，尤其是電壓波動較大的時候，更加要注意這方面。當變比較大時或電源電壓較高時，應采用0.2級的電壓互感器配合測出兩側的電壓值，然后進行變比上的計算。

第二種方法叫變比電橋法，在電源高壓側施加電壓U1，二次側先和一個安培計串聯后，再和一個定值電阻R2并聯，最后再和一個可變電阻R1串聯，然后使得兩端的電壓能夠和施加電壓相等。測量時大家還要不斷的調整R1數值，最好是使得安培計的電流讀數為0，也就是兩端的可變電阻都相等。當可變電阻的電流相同時，此時的變壓比等與相應的電阻比，既變比K=（R1+R2）/R1=1+R1/R2，如已知R1和R2，即可求出變比值。

湖北儀天成電力設備有限公司

2021年5月25日
